Résistant de montage de la carrosserie de la machine de remontage du transformateur automatique en alliage amorphe

MOQ: 1 pièces
Prix: consult
Standard Packaging: Emballage standard d'exportation
Delivery Period: 5 jours
Payment Method: L/C, T/T, Western Union et MoneyGram
Supply Capacity: 100 pièces/mois
Les informations détaillées
Description de produit
Les informations détaillées
Lieu d'origine
Chine
Nom de marque
JC
Certification
SGS，CE,UL
Numéro de modèle
JCHZ
Le document
Brochure du produit PDF
Hauteur de fonctionnement:
H = 1000 mm
Longueur:
L = 850 à 1650 mm
Largeur:
B = 200 à 900 mm
Taille:
H = 200 à 900 mm
Application de la charge portante de la plateforme de levage (notée):
W = 3000 kg
Plage de capacité applicable pour le transformateur immergé dans l'huile:
30 kVA――1600 kVA
Quantité de commande min:
1 pièces
Prix:
consult
Détails d'emballage:
Emballage standard d'exportation
Délai de livraison:
5 jours
Conditions de paiement:
L/C, T/T, Western Union et MoneyGram
Capacité d'approvisionnement:
100 pièces/mois
Mettre en évidence:

machine à enroulement à transformateur automatique

,

assemblage de machines à enroulement

,

machine à enroulement d'assemblage

Description de produit

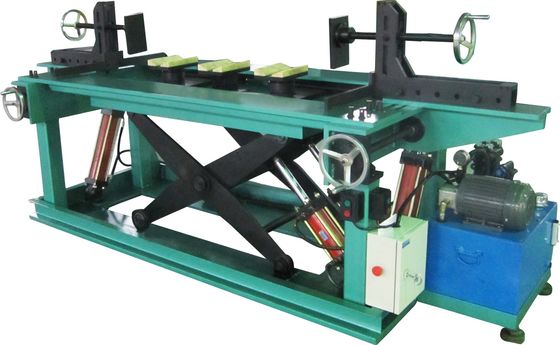

JCqz-3000 Assemblage du corps du transformateur en alliage amorphe Instruction technique standard

Description du produit

Résumé
Résistant de montage de la carrosserie de la machine de remontage du transformateur automatique en alliage amorphe 0
Fonction
Cette machine est une unité à usage spécial pour l'assemblage du corps du transformateur en alliage amorphe, elle est utilisée pour les différentes spécifications des transformateurs de type immergé dans l'huile et sec.les bobines sont pré-placées sur la plateforme d'ascenseur du stand de montage, l'axe d'enroulement est horizontal, chaque noyau à cadre unique traverse le trou intérieur enroulement et peut compléter le pliage du noyau, le pansement, l'assemblage d'isolation du corps,fixation de pinces et autres procédésLa hauteur du support de montage peut être réglée facilement pour répondre aux exigences des différentes étapes du processus de montage.
Le mécanisme de mouvement principal utilise un système hydraulique, avec des caractéristiques de levage stable, de réglage facile, de puissance redondante, etc.

Principales spécifications
2.1 Hauteur de fonctionnement H = 1000 mm
2.2 Plage de paramètres applicable pour le corps (forme):
Longueur:L = 850 à 1650 mm
Largeur:B = 200 à 900 mm
Taille:H = 200 à 900 mm
Plage de capacité applicable pour le transformateur immergé dans l'huile::30 kVA――1600 kVA
2.3 Charge de roulement de la plateforme de levage(noté):W = 3000 kg
2.4 Poussée de levage:S = 500 mm
2.5 Vitesse de levage:
V = 40 mm/s(réglable)
2.6 Pression de travail hydraulique(noté):P = 14 Mpa
2.7 Tension de fonctionnement:AC 380V trois phases 5 fils
2.8 Puissance de la machine:1.5 kW
2.9 Poids de la machine:W=1500 kg
2.10 Couleur:Peinture au marteau verte

Instructions de fonctionnement
3.1 mise sous tension, allumage de l'interrupteur de puissance, puis l'unité est en état de fonctionnement.
3.2 Conformément aux spécifications de la pièce:
* Ajustez les roues gauche et droite sur le devant du support de montage, préréglez la largeur de la table de travail, la largeur préréglée est la hauteur de l'axe d'enroulement plus 5 mm supplémentaires pour faciliter l'enroulement.
* Ajustez les supports de pression gauche et droite sur la table de montage, laissez la distance entre les deux plaques de pression plus longue que la longueur maximale du corps.
* Opérer l'ascenseur, placer les trois supports en V sur l'ascenseur légèrement au-dessus de la plateforme de travail et régler la distance entre les trois supports en fonction de la taille du corps.Ensuite, verrouillez-les après réglage..
* Accrocher les bobines triphasées A, B, C sur le support à tour de rôle, les bobines de l'axe long étant verticales par rapport au plan de travail.appuyez doucement sur la plaque contre le côté des bobines pour assurer la traversée verticale de l'enroulement à travers le noyau et la sécurité.

* Baissez lentement la plateforme de levage, laissez le plan intérieur de l'axe court de l'enroulement être légèrement inférieur au plan de travail d'environ 5 mm. Puis placez l'isolation de l'extrémité du corps.
* Accrochez le noyau sur le chariot mobile auxiliaire. Le noyau peut être réglé à la position d'enroulement avec la prise hydraulique manuelle.
* Après avoir inséré la première couche de noyau principal et de noyau de sous-cadre dans l'enroulement à tour de rôle, plier les noyaux de l'autre côté du support d'assemblage, peindre à l'époxy et lier.Faire fonctionner l'ascenseur vers le bas pour maintenir le plan supérieur du noyau de la première couche parallèle au plan de travail fixe.Dans ce processus, afin d'éviter le déplacement de la déformation du noyau et les dommages dus à la pression,l'outil de support temporaire est utilisé pour soutenir la partie imminente du noyau.
* Après l'installation de l'isolation de la carrosserie, assembler les pinces supérieure et inférieure, les plaques latérales gauche et droite, puis fixer selon les exigences du procédé.Compléter le processus de la carrosserie et soulever par grue.
* Des dispositifs de protection électrique sont installés dans les pièces limites pour prévenir les dysfonctionnements et assurer la sécurité.

Structure principale:
L'ascenseur adopte un système hydraulique, il comprend: pompe à huile, moteur, types de vannes, etc., des pièces de haute qualité sont utilisées pour assurer un système fiable, peu bruyant et sans fuite.Pression de travail nominale 14 MpaUtilisez une connexion de tuyau haute pression, sûre et facile à utiliser.
* Conception d'une plateforme de levage à grande échelle (1400 × 670 mm) pour répondre à l'espace de mouvement pour divers mécanismes de roulement et table coulissante.laisser suffisamment de marge pour faciliter l'opération de soutien.
* La méthode de déplacement pour la table de roulement coulissante utilisant la poulie, avec une forte capacité de charge, un fonctionnement portable, un positionnement précis.La table de roulement peut être soulevée et abaissée jusqu'à 100 mmLe mécanisme de réglage fin est équipé d'un roulement à plan pour réduire la résistance à la manipulation du réglage sous lourde charge.
* La plateforme fixe avant équipée d'un mécanisme d'entraînement à vis, déplacer la plateforme fixe droite ou en arrière en tournant les roues manuelles.Fermez la plateforme en tirant sur la poignée.
* Le mécanisme de contact de la presse est installé sur les côtés gauche et droit du support de montage pour maintenir l'enroulement et le noyau de fer et assurer la sécurité en même temps.La course effective de chaque mécanisme de pressage est de 500 mm.
* Les principaux composants électroniques utilisés sont des produits Schneider pour assurer une fiabilité élevée.

État de livraison
Résistant de montage machine complète un ensemble ((y compris l'armoire);
un ensemble de chariots hydrauliques de levage indépendants;
Liste des documents et autres pièces détachées.
Comprenant la liste de configuration, le manuel d'utilisation, le dessin du principe hydraulique, le schéma électrique.
Résistant de montage de la carrosserie de la machine de remontage du transformateur automatique en alliage amorphe 1
